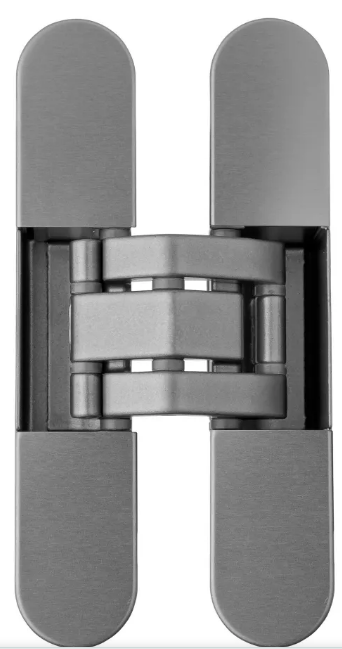

Zawias wpuszczany Otlav INVISACTA 230 chrom mat

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych, z odwróconą przylgą o minimalnej grubości skrzydła 30 mm. Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Prezentowany model jest dostępny w wykończeniu niklowanym matowym.

Dokumenty techniczne i badania

Model Invisacta 230 został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę OTLAV oraz certyfikat Stałości Właściwości Użytkowych wydany przez uznany niemiecki instytut ift Rosenheim.

Wykończenie

Prezentowany model jest dostępny w wykończeniu chromowanym matowym i posiada wciskane nakładki.

Nośność dla 2 / 3 zawiasów

Para zawiasów Invisacta 230 jest odpowiednia do instalacji na drzwiach drewnianych o wymiarach 600/900 na 2100 i oferuje nośność 60 kg. Z kolei nośność trzech zawiasów na drzwiach o podanych powyżej wymiarach wynosi 75 kg.

Drzwi o wysokości powyżej 2200 / 2300 mm

W przypadku drzwi o wysokości wynoszącej co najmniej 2200 mm, konieczne jest zastosowanie dodatkowego, trzeciego zawiasu, a w drzwiach o wysokości 2300 mm lub większej niezbędne jest zamontowanie czterech zawiasów.

Podczas instalacji należy zwrócić uwagę na to, aby zachować odpowiedni dystans pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego / dolnego zawiasu w prawidłowej odległości od górnej / dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na obrazku.
Regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

• Regulacja pozioma (mechaniczna): +/- 1 mm
• Regulacja pionowa (manualna): +/- 2 mm
• Regulacja głębokości (manualna): +/- 1 mm
